艾方立校園專用全自動便攜式氣象環境監測站系統

2019-04-30 11:13:26 admin

自動氣象站概述
自動氣象站采用嵌入式技術，可用于測量風速、風向、氣溫、氣濕、氣壓、全輻射、雨量、蒸發、土壤溫度、土壤水份等各類氣象數據。系統采用模塊化設計，可根據用戶需要（測量的氣象要素）靈活增加或減少相應的模塊和傳感器，任意組合，方便、快捷的滿足各類用戶的需求。系統自帶顯示、自動保存、實時時鐘、數據通訊等功能。該自動氣象站有技術先進，測量精度高，數據容量大，遙測距離遠，人機界面友好，可靠性高的優點，廣泛用于氣象、海洋、環境、機場、港口、工農業及交通等領域，也適合學校和科研機構使用。

自動氣象站組成
自動氣象站由氣象傳感器、數據采集器、智能控制器系統、氣象數據監測平臺組成。
1、數據采集儀
數據采集儀是自動氣象站的核心部件，所有傳感器均通過電纜與采集儀連接，采集儀可獨立工作，自帶LCD顯示屏、時鐘、存儲器（標存2048條數據，并可擴展），可顯示各項氣象數據；采集儀帶RS232口，可與電腦連接；
2、具有氣象數據采集、氣象數據定時存儲、參數設定、友好的人機界面和標準通信功能
3、氣象數據監測平臺
通過上位機軟件設置記錄間隔。對所要實現自動采集記錄的參數（風速，風向，空氣溫濕，雨量等）進行設定，以滿足自動采集記錄要求。連接計算機可以對被監測環境的數據進行實時監測、曲線顯示、數據保存、數據處理等管理功能，超出設定閾值后系統自動報警。

上位機軟件具有多種界面顯示、數據存儲、數據打印、數據查詢與統計、用戶管理等功能。系統支持?jǐn)?shù)據庫持久化存儲及 Excel 格式數據導出。采用 mysql 開源數據庫存儲，支持報表打印、歷史曲線打印及在 Excel 里打印。讀取的歷史數據可以按照excel格式進行輸出，通Microsoft excel程序?qū)?shù)據進行處理，繪制折線圖、餅圖，進行曲線擬合等。以供其他軟件進一步的分析處理。

自動氣象站氣象要素出廠配置
（1）、空氣溫度
測量范圍：-40～60℃ 精度：±0.2
（2）、空氣濕度
測量范圍：0～100% 精度： 3%
（3）、風速傳感器       精度：±1m/s
啟動風力：0.2-0.4 m/s   測量范圍：0-60 m/s
（4）、風向傳感器
測量范圍：0--360度 (0.4V,或4MA對應0度，北的方向)負載能力：小于600歐一般建議250歐
（5）、雨量
測量范圍：０～50mm/小時精度：0.2mm
工作原理：翻斗式，每斗0.2mm 輸出信號：脈沖信號
（6）、大氣壓力傳感器
單位：mbar 測量范圍：500～1100mbar（即50～110Kpa）
工作環境：-20 ～85℃ 測量精度：15位
（7）、土壤溫度傳感器
CG-03 土壤溫度變送器探頭，探頭廠商：德國Heraeus
探頭型號: ST-1-PT1000    A級探頭護體：Ф5*30mm不銹鋼護體
（8）、土壤濕度傳感器
測量參數：相對飽和含水率單位：% 測量范圍：0～100% 測量精度：±3%
（9）、水面蒸發傳感器
口徑：Φ200mm精度：±1％測量范圍：0～80mm
（10）、總輻射傳感器
光譜范圍：300～3000nm 信號范圍：0～2000W/m2
（11）、光照傳感器
光照范圍： 0～200 KLUX    精    度：±5%

供電方式靈活方便
太陽能、市電互補供電系統。即使突然停電依然不影響使用。可根據用戶需要自由選配。太陽能系統方式供電，可保證連續陰雨天情況下十天無斷電穩態工作。
每個監測點配備30W太陽能板一塊，12安石的蓄電池一塊，白天進行太陽能板給蓄電池充電，給儀器設備供電，供電系統可以保證在連續陰雨10天左右的儀器正常供電。

GPRS無線傳輸系統
通過GPRS流量把采集到的數據緩存到遠端服務器，用戶通過獨立的用戶名密碼，可以在任何一臺可以上網的電腦、移動設備上訪問，查看下載數據，不受地域的限制。

3米不銹鋼支架，不銹鋼防護箱
配備3米不銹鋼支架，外觀美觀，不銹鋼防護箱很好的保護了儀器的核心部分，使主機不會受到風吹，雨淋，風沙等干擾，保證設備正常工作。

多媒體的現場顯示
可配單色，雙色，三色，全彩，液晶屏，可對顯示界面進行定制，附加顯示時間日期，廣告內容

無線傳輸數據平臺
隨設備配送登錄賬號和密碼，查看氣象站的基本信息、地圖信息、最新數據、歷史數據、歷史曲線。

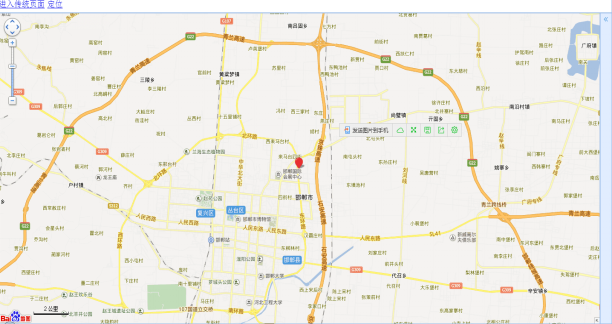

設備地理位置顯示

通道預警設置

氣象監測站手機端

登陸界面，輸入賬號即可登陸

手機端數據獲取界面（實時數據）

產品維護和售后
1、無線傳輸方式的產品包含一年的通訊費。
2、產品質保期俄日一年。質保期內因產品本身質量原因發生故障和損壞，我公司負責維修。保修期后，我公司繼續提供維修服務，只按實際話費收取成本費用。
3、如系統有雨量傳感器配置，在無雨天氣時應將承水口遮擋避免出水口堵塞導致測量數據發生誤差。
4、定時為設備進項清潔，要使用干凈清潔設備外部
5、定時查看設備的電源、傳感器接線處，避免設備不正常工作。
